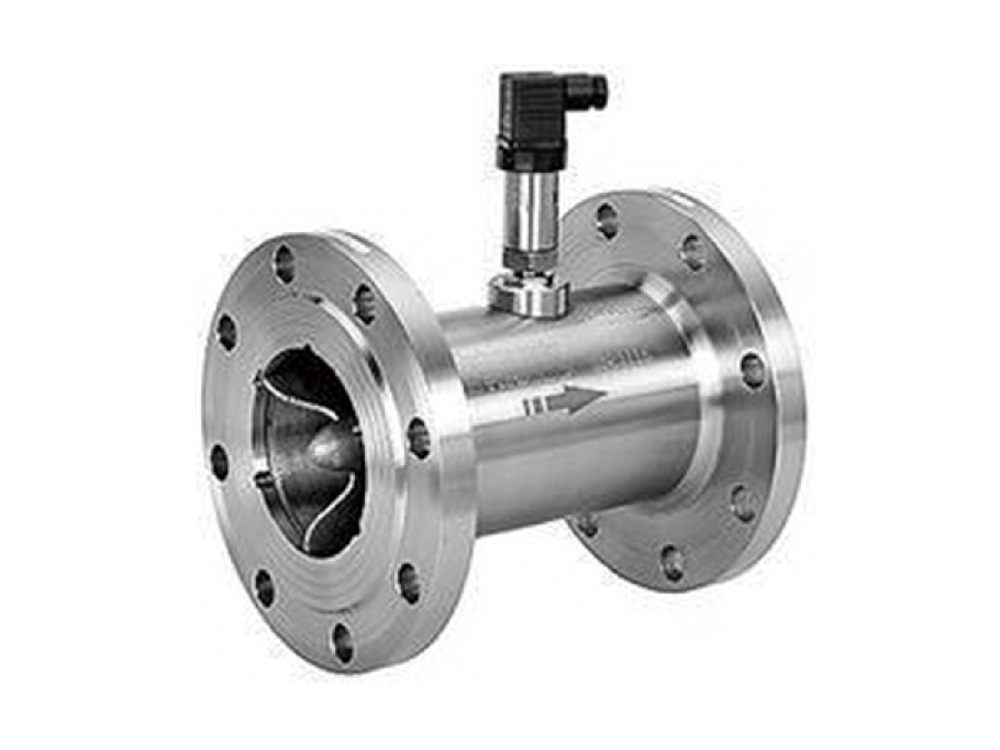

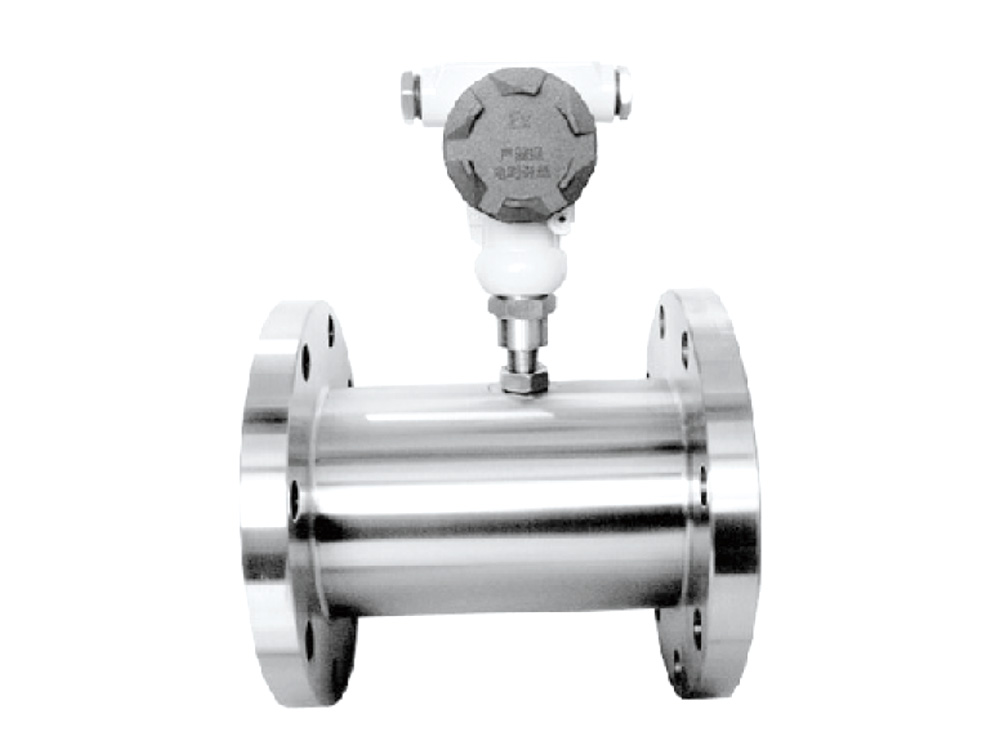

LWGY 系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢 1Cr17Ni9Ti、2Cr13 及钢压 Al₂O₃硬质合金不起腐蚀作用。且无纤维、颗粒感杂质，工作温度下运动粘度小于使 5×10⁻⁶的液体，对于运动粘度大于 5×10⁻⁶的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套。还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
产品详情
技术参数
| 执行标准 | 涡轮流量传感器(JB/T9246‑1999) | |
| 仪表口径(mm)及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 (15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 |
|
| 精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） | |
| 量程比 | 1:10；1:15；1:20 | |
| 传感器材质 | 304不锈钢、316（L）不锈钢等 | |
| 使用条件 |
介质温度：‑20℃~+120℃ 相对湿度：5%~90% |
环境温度：‑20℃~+60℃ 大气压力：86Kpa~106Kpa |
| 信号输出功能 | 脉冲信号、4~20mA信号 | |
| 通讯输出功能 | RS485通讯、HART协议等 | |
| 工作电源 | A.外电源：+24VDC±15%纹波≤±5%，适用于4‑20mA输出、脉冲输出、RS485等 | |
| B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 | ||
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 | |
| 防爆等级 | ExiaIICT4或ExdIIBT6 | |
| 防护等级 | IP65或更高（可定制） | |
2、测量范围及工作压力
| 仪表口径(mm) | 正常流量范围(m³/h) | 扩展流量范围(m³/h) | 常规连接方式与耐压等级 | 特制耐压等级(MPa)（法兰夹装） |
|---|---|---|---|---|
| DN 4 | 0.04~0.25 | 0.04~0.4 | 螺纹连接/6.3MPa | 10、16、25 |
| DN 6 | 0.1~0.6 | 0.06~0.6 | 螺纹连接/6.3MPa | 10、16、25 |
| DN 10 | 0.2~1.2 | 0.15~1.5 | 螺纹连接/6.3MPa | 10、16、25 |
| Dn15 | 0.6~6 | 0.4~8 | 螺纹连接/6.3MPa | 4.0、6.3、10、16、25 |
| 法兰连接/2.5MPa | ||||
| Dn20 | 0.8~8 | 0.45~9 | 螺纹连接/6.3MPa | 4.0、6.3、10、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 25 | 1~10 | 0.5~10 | 螺纹连接/6.3MPa | 4.0、6.3、10、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 32 | 1.5~15 | 0.8~15 | 螺纹连接/6.3MPa | 4.0、6.3、10、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 40 | 2~20 | 1~20 | 螺纹连接/6.3MPa | 4.0、6.3、10、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 50 | 4~40 | 2~40 | 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 65 | 7~70 | 4~70 | 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 80 | 10~100 | 5~100 | 法兰连接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 100 | 20~200 | 10~200 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16、25 |
| DN 125 | 25~250 | 13~250 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 150 | 30~300 | 15~300 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 200 | 80~800 | 40~800 | 法兰连接/1.6MPa | 2.5、4.0、6.3、10、16 |
仪表分类
1、按仪表功能分类，LWGY 系列涡轮流量计可分为 2 大类，即：
涡轮流量传感器 / 变送器
智能一体化涡轮流量计
2、功能说明
涡轮流量传感器 / 变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出、流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS 等计算机控制系统配合使用。
按照不同的输出信号，该类产品可分为 LWGY-□N 型和 LWGY-□A 型
LWGY-□N 型传感器：12~24VDC 供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000 米；脉宽 =\(\frac{1}{24}\)×1000（ms）；
LWGY-□A 型传感器：24VDC 供电，二线制 4-20mA 输出，信号传输距离≤1000 米。

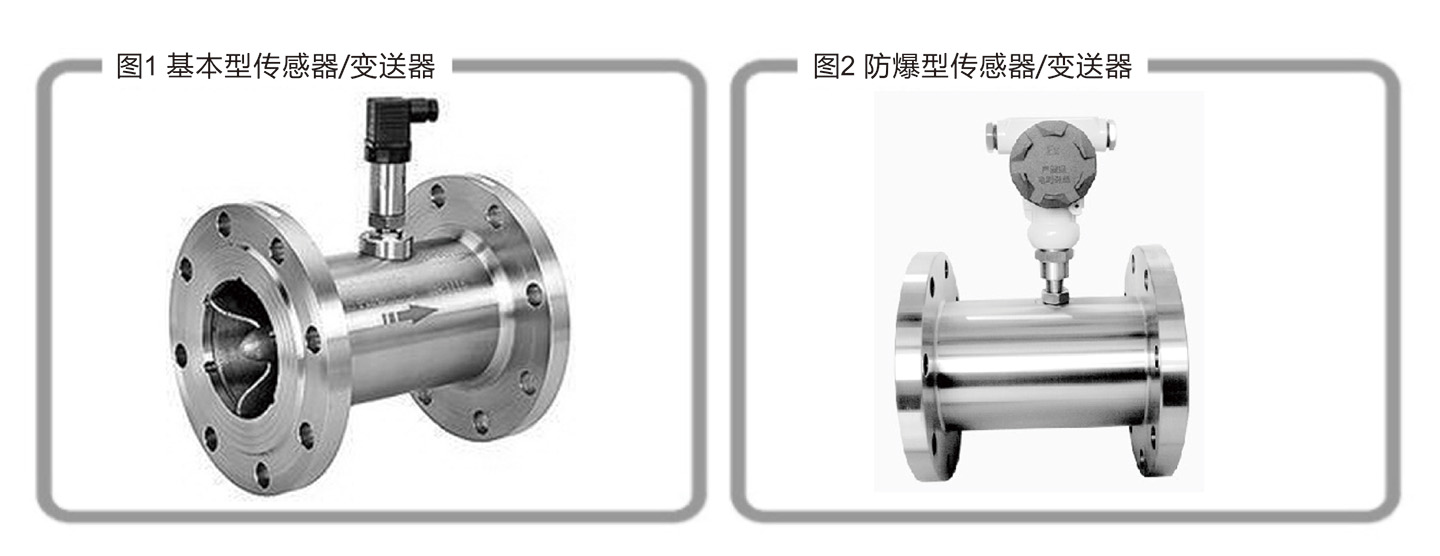

该类涡轮流量产品均分布为基本型和防爆型（ExdIIBT6）两种。
